¡Hola! Como proveedor de resortes planos, a menudo me preguntan cómo obtener la curva carga-deflexión de los resortes planos. Es una información crucial para cualquiera que utilice resortes planos en sus aplicaciones, ya sea en la industria automotriz, electrónica u otras. En este blog, te guiaré a través del proceso paso a paso.
¿Qué es una curva carga-deflexión?
Antes de profundizar en cómo obtener la curva, hablemos rápidamente de qué es. Una curva carga-deflexión muestra la relación entre la carga aplicada a un resorte y la cantidad que se desvía. En términos simples, le indica cuánto se doblará o estirará el resorte cuando le aplique una cierta cantidad de peso o fuerza. Esta curva es muy importante porque ayuda a los ingenieros y diseñadores a comprender el rendimiento del resorte bajo diferentes cargas y es esencial para garantizar que el resorte funcionará según lo previsto en una aplicación particular.
¿Por qué es importante para los resortes planos?
Los resortes planos se utilizan en una amplia variedad de aplicaciones, desde pequeños componentes electrónicos hasta grandes maquinarias industriales. Conocer la curva carga-deflexión le permite seleccionar el resorte plano adecuado para sus necesidades. Por ejemplo, si está diseñando un interruptor en un dispositivo electrónico, necesita un resorte que se desvíe en cierta medida bajo una carga específica para establecer o interrumpir la conexión eléctrica. Sin la curva carga-deflexión, es como disparar en la oscuridad. No sabrá si el resorte funcionará como se esperaba o si fallará prematuramente.
Métodos para obtener la carga: curva de deflexión
Cálculo teórico
El primer método es mediante cálculo teórico. Hay varias fórmulas disponibles para calcular la relación carga-deflexión de resortes planos en función de su geometría y propiedades del material. Por ejemplo, para un resorte plano de sección transversal rectangular simple, la fórmula de deflexión está relacionada con la longitud, el ancho, el espesor, el módulo de elasticidad del material y la carga aplicada.
La fórmula básica para la deflexión (δ) de un resorte plano simplemente apoyado bajo una carga central (P) es:
δ = (PL³)/(48EI)
donde L es la longitud del resorte, E es el módulo de elasticidad del material e I es el momento de inercia de la sección transversal. Para una sección transversal rectangular con ancho by espesor h, I = (bh³)/12.
Sin embargo, estas fórmulas tienen sus limitaciones. Suponen condiciones ideales, como un material perfectamente uniforme y un escenario de carga sencillo. En aplicaciones del mundo real, los resortes planos pueden tener geometrías complejas y la carga puede no ser tan sencilla. Entonces, si bien los cálculos teóricos pueden brindarle una estimación aproximada, es posible que no sean lo suficientemente precisos para todas las situaciones.
Pruebas experimentales
Aquí es donde entran las pruebas experimentales. Es la forma más confiable de obtener una curva carga-deflexión precisa. Así es como puedes hacerlo:
Paso 1: preparar la configuración de la prueba
Necesitará una máquina de prueba que pueda aplicar una carga controlada al resorte plano y medir la deflexión resultante. Hay diferentes tipos de máquinas de prueba disponibles, desde simples manuales hasta sofisticados sistemas automatizados. También deberá asegurar correctamente el resorte plano en la máquina de prueba para garantizar resultados precisos.
Paso 2: aplicar cargas incrementales
Comience aplicando una pequeña carga al resorte y mida la deflexión. Luego, aumente la carga en pequeños incrementos y mida la deflexión en cada paso. Asegúrese de registrar con precisión los valores de carga y deflexión. Puede utilizar un sistema de adquisición de datos para automatizar este proceso y hacerlo más eficiente.
Paso 3: trazar los datos
Una vez que tenga un conjunto de puntos de datos de carga y deflexión, puede trazarlos en un gráfico. La carga generalmente se representa en el eje y y la deflexión en el eje x. Conecte los puntos de datos para formar una curva, y ahí lo tiene: la curva de carga-deflexión de su resorte plano.
Factores que afectan la carga: curva de deflexión
Hay varios factores que pueden afectar la curva carga-deflexión de resortes planos:
Propiedades de los materiales
El módulo de elasticidad, el límite elástico y la dureza del material influyen. Por ejemplo, un resorte hecho de un material con un módulo de elasticidad alto será más rígido y se deformará menos bajo la misma carga en comparación con un resorte hecho de un material con un módulo de elasticidad más bajo. Ofrecemos una variedad de materiales para nuestros resortes planos, incluyendoResortes planos de cobre berilio, que tienen una excelente conductividad eléctrica y alta resistencia.
Geometría

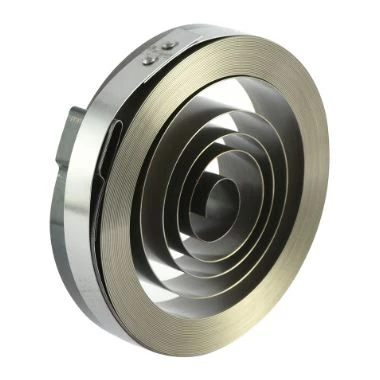

La longitud, el ancho y el grosor del resorte plano tienen un impacto significativo en sus características de carga y deflexión. Un resorte más largo generalmente se deformará más bajo la misma carga en comparación con un resorte más corto. Del mismo modo, un resorte más delgado será más flexible que uno más grueso. También disponemos de diferentes tipos de muelles planos con geometrías únicas, comoResortes en espiralyResortes de agarre para troqueladoras, cada uno con su propio comportamiento de carga y deflexión.
Proceso de fabricación
La forma en que se fabrica el resorte plano también puede afectar su rendimiento. Procesos como el tratamiento térmico, el trabajo en frío y el acabado de superficies pueden cambiar las propiedades del material y la distribución de la tensión interna del resorte, lo que a su vez puede afectar la curva carga-deflexión.
Uso de la curva Carga - Deflexión en el diseño
Una vez que tenga la curva carga-deflexión, podrá utilizarla en el proceso de diseño. Puede seleccionar el resorte plano que cumpla con sus requisitos de carga y deflexión. También puedes optimizar el diseño del resorte ajustando su geometría o material para lograr el rendimiento deseado.
Por ejemplo, si descubre que el resorte que seleccionó inicialmente se desvía demasiado bajo la carga requerida, puede aumentar el grosor del resorte o cambiar a un material con un módulo de elasticidad más alto. Por otro lado, si el resorte es demasiado rígido, puedes disminuir el grosor o utilizar un material más flexible.
Conclusión
Obtener la curva carga-deflexión de resortes planos es esencial para asegurar su correcto desempeño en diversas aplicaciones. Ya sea que utilice cálculos teóricos o pruebas experimentales, es importante comprender los factores que pueden afectar la curva. Como proveedor de resortes planos, podemos ayudarlo tanto con análisis teóricos como con pruebas experimentales. Tenemos una amplia gama de resortes planos disponibles y podemos trabajar con usted para seleccionar el más adecuado para sus necesidades.
Si está interesado en comprar resortes planos o necesita más información sobre las curvas de carga y deflexión, no dude en comunicarse con nosotros. Siempre estaremos encantados de conversar y discutir sus requisitos. ¡Trabajemos juntos para encontrar la solución de resorte plano perfecta para su proyecto!
